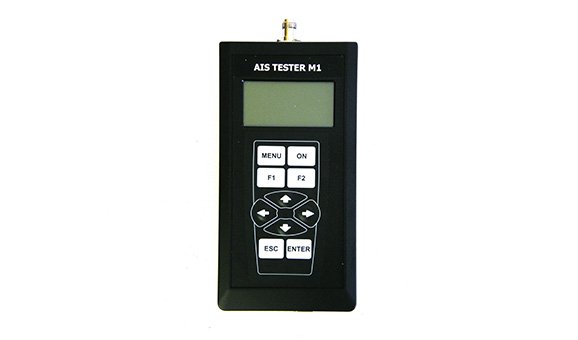

Прибор диагностики АИС M1

Прибор диагностики автомитических идентификационных станций (АИС) позволяет провести комплексную проверку станций класса А и B, передатчиков АИС-САРТ.

Поддерживаются три канала - 1 (ch87B), 2 (ch88B), 70 канал ЦИВ. Прибор разработан согласно требованиям ITU R M-1371-3 and IEC 61993-2.

Прибор полностью соответствует всем требованиям резолюции IMO MSC.308(88) и новым правилам Solas, глава V, пункт 18.9:

В соответствии с циркулярным письмом ИМО MSC.1/Circ.1252 целью ежегодной проверки является определение того, что АИС работоспособна, как определено в соответствующих эксплуатационных требованиях, но не ниже тех, которые приняты Комитетом безопасности на море в соответствии с резолюцией ИМО MSC.74(69).

Более того, учитывая вступившие в силу с 01 июля 2012 г. поправки к резолюции ИМО MSC.308(88), аппаратура АИС должна в обязательном порядке проверяться (испытываться) признанными предприятиями.

Объем проверки определен цируклярным письмом IMO “Guidelines on annual testing of the AIS unit MSC.1/Circ.1252”.

Прибор диагностики АИС поддерживает станции класса А и B любых производителей, а также аварийные передатчики АИС-САРТ любых производителей.

Рекомендуется для использования судовыми инспекторами, представителями классификационных обществ, производителями.

Результаты тестов отображаются на ЖКИ, могут быть сохранены в памяти с последующей возможность сохранения на ПК для печати отчета.

Измерения производятся с помощью набора кабелей и атенюатора, входящих в стандартный комплект поставки.

Прибор можно подключать к лоцманской розетке для чтения данных.

Возможности прибора

-Измерять частоты сигнала АИС в каналах 1, 2;
-Измерять или оценивать мощность сигнала АИС в каналах 1, 2;
-Получать и декодировать сигнал АИС сообщений;
-Посылать сообщение на АИС;
-Передавать сообщение ЦИВ (канал 70);
-Принимать ответ на так называемое “виртуальное судно”;
-Имитировать сигнал NMEA;
-Имитировать передачу данных АИС - имя судна, координаты, длину, курс, скорость и пр;
-Передавать и получать сообщения ЦИВ различных типов УКВ станций Transmit;
-Проверить работоспособность передатчика АИС-САРТ;
-Принимать данные от внешних датчиков и лоцманской розетки.

Характеристики:
-Поддерживаются любые АИС класса А и B;
-Измерение несущей частоты в диапазоне 156-162МГц с точностью до ± 99Гц
-Возможность сохранения 10 результатов измерений;
-Легко подключается к ПК, ноутбуку с целью сохранения данных и печати отчета;
-Программное обеспечение для Windows;
-Длительная работа от батареек, легкая замена;
-Возможность калибровки прибора без возрата производителю. Калибровочный сертификат на два года;
-Год стандартной гарантии.

Комплект поставки
-Прибор контроля АИС
-Атенюатор
-Кабель для ПК (USB A – USB A) 1.5m
-Кабель (DB9 - NMEA ) без раъема
-ВЧ кабель TNC-TNC
-ВЧ кабель BNC-BNC
-ВЧ разъем BNC-UHF
-Техническое описание и руководство пользователя (English)
-Упаковка
-Программное обеспечение
-Кабель (DB9 - NMEA) лоцманская розетка - USB (заказывается дополнительно)
-Антенна для измерений через эфир - (заказывается дополнительно)

- Рабочие частоты АИС: Канал 1 - 161,975МГц; Канал 2 - 162,025МГц

- Рабочие частоты ЦИВ: канал 70 - 156,525МГц

- Точность частоты генерируемого сигнала: не менее ±1ppm

- Выходная мощность генерируемого сигнала: не менее (-7) dBm или 100 mW

- Модуляция сигнала АИС: FM-GMSK

- Скорость передачи данных АИС: 9600 Baud

- Скорость передачи данныз ЦИВ: 1200 Baud

- Измерение несущей частоты в диапазоне 156-162МГц: с точностью до ± 99Гц

- Выходное/входное сопротивление: 50 ± 1.5 Ом

- Питание прибора: от 4 батареек типа АА - 1.5В или внешнего источника постоянного тока с напряжением в 4.5...7В.

- Потребление тока: 300мА.

Питание может осуществляться с помощью USB кабеля при подключении к ПК.

- Длительности беспрерывной работы от батарей: не менее 5 часов.

Точность отображения зарада батарей ± 5%

- Рабочие температуры: 5С... +45С при макс. относительной влажности 95%
